Continuamos las obras de nuestro proyecto de Vivienda Unifamiliar Passivhaus, en pleno
centro de Carrión de los Condes (Palencia).



Esta vivienda de 145 m2 construidos ha sido y proyectada por el departamento técnico de
Medgon Passivhaus. La vivienda constará de salón-comedor, cocina, 4 dormitorios, 2 baños y
cuarto de instalaciones.

Tras los trabajos que avanzamos de cimentación en el anterior artículo, avanzamos los trabajos
que se han realizado hasta la fecha:

VIVIENDA EN SAN BARTOLOMÉ

Características técnicas de la vivienda
La primera fase de la oficina técnica es un estudio detallado de la vivienda, analizando todos
los materiales que va a necesitar, estructura, carpinterías, hermeticidad…
Esta vivienda se compone de muros exteriores de entramado ligero de 240 mm, aislados con
celulosa en su interior. Dispone también de un muro interior de carga de 120 mm de espesor,
para soportar el forjado de planta primera, y tabiques interiores de madera.



Las placas de acabado interior y exterior se ejecutaron en fábrica, disponiendo de una placa de
fibroyeso y una placa de fibrocemento, respectivamente.
La hermeticidad de la vivienda se ha realizado por el exterior, con una lámina traspirable y
encintado con cinta hermética de los empalmes de la lámina.

Las carpinterías son de PVC de altas prestaciones, con triple vidrio y doble cámara de argón,
con persianas enrollables motorizadas con cajón aislado térmicamente.



Fabricación de la vivienda
Previo a dibujar la vivienda, el equipo técnico de Medgon midió la losa, al tratarse de una
cimentación con unas esquinas y unos ángulos particulares.

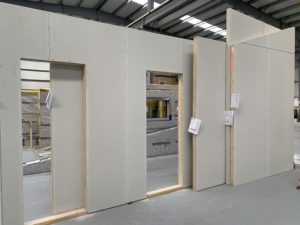

Tras estas operaciones, se dibujó la vivienda y se pasó a fabricar en las instalaciones de
Medgón Passivhaus.



Estos son los trabajos de estructura que se han llevado a cabo en fábrica:
– Mecanizado y fabricación de muros exteriores.
– Mecanizado y fabricación de muros interiores de carga.
– Mecanizado y fabricación de tabiques interiores.

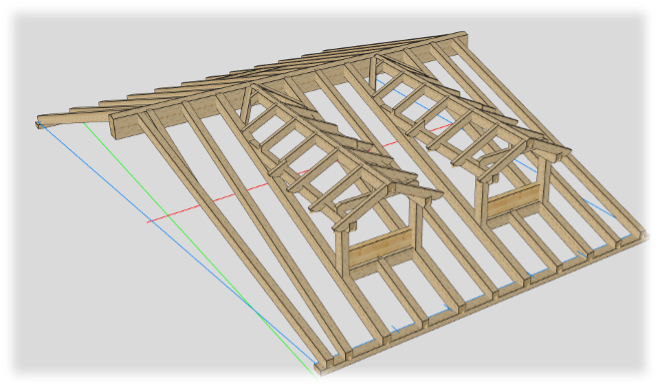

– Mecanizado y fabricación de cubierta.
– Insuflado de aislante en muros exteriores
– Montaje de carpinterías exteriores.
– Ejecución de la hermeticidad de muros y carpinterías.

La dificultad de la parcela imposilitaba acceder a un trozo de la fachada, por lo que se ejecutó
parte de la fachada en fábrica.

Montaje de la estructura de la vivienda
El montaje se ha llevado a cabo por parte de una empresa montadora especializada. Se
transportaron los muros al lugar, el cual dispone de unos accesos bastante complicados, pero
fue solventado con mucho éxito.

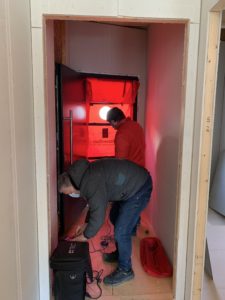

Tras realizar el montaje de la estructura al completo y resolver la hermeticidad de la vivienda,
se procedió a realizar la prueba Test Blowerdoor o prueba de estanqueidad de la vivienda, la
cual obtuvo un resultado de 0,30 h-1, un resultado muy positivo, resultando la mitad de los
0,64 h-1 que exige el Instituto Passivhaus para que una vivienda pueda considerarse de estas
características.

Avances en la vivienda
Estos meses se han realizado operaciones de instalaciones y fachada exterior y próximamente
se procederá a entregar la vivienda terminada.

Continuará…

David Sánchez Miguel (Medgón Passivhaus)
